跟着 AI 芯片尺寸不竭快速增大，一个难办的阵势悖论日渐突显：高端算力芯片趋向大尺寸、耿直情势，而当作载体的封装基板，却恒久沿用传统圆形想象。这既是物理特质带来的固有局限，亦然半导体产业亟待突破的固有范式。

01

圆形→方形的“几何账”

在此之前，要先了解，为什么晶圆是圆的，而芯片却是方的。

单晶直拉法工艺中的旋转提拉决定了硅锭的圆柱型，从而决定晶圆是圆形的。 直拉法的经由是先在坩埚中将高纯硅加热为熔融态，再将晶种（籽晶）置于一根精笃定向的棒的末端，并使末端浸入熔融现象的硅，然后将棒空隙进取提拉并旋转。 通过对提拉速度、旋转速度与温度的精准限度，就可以在棒的末端得到一根较大的圆柱状单晶硅棒，后续再对硅棒进行打磨、抛光、切割等工序后，就能得到一派可用的圆形的硅片。

而芯片在晶圆上以方形胪列，切割时只需沿直线进行，效果高且蹧跶少。 若是芯片是圆形的，切割经由会愈加复杂，耗时更长。方形芯片在封装经由中更容易与引线或焊盘对皆，尤其是接收Flip chip型封装时，方形想象更便于机器操作。

领先是材料蹧跶艰难。传统12英寸圆形晶圆在切割方形芯少顷，边际会产生巨额无法诈骗的蹧跶，面积诈骗率时常不及85%。而接收矩形旅途的面板级封装，面积诈骗率可浮松突破95%。这种“去边角化”的想象，使得单次制程可产出的芯片数目大幅增多，据行业估算，从晶圆级封装过渡到面板级封装，单元老本有望镌汰20%至30%以上。

其次是尺寸刚性规章。跟着技能复杂性在亚20nm节点上的加快，半导体制形老本依然快速增多，晶圆尺寸从300毫米过渡到450毫米将是惩办这一问题的身手之一，但对应的基板尺寸难以知足 AI 芯片不竭扩大的封装需求。

更要津的是翘曲失控风险。大尺寸圆形基板在高温封装经由中，因应力漫步不均易出现翘曲变形，导致信号传输中断，而方形基板通过规整的结构想象，可将翘曲度限度在更低的范围内，全都适配先进封装的精度条目。

02

“方”寸之争，两条主流路子

现时扇出型封装存在两大技能分支，即扇出型晶圆级封装（FOWLP）以及扇出型面板级封装（FOPLP）。其中FOWLP基于圆形的晶圆来进行封装，FOPLP使用方形的面板当作基板。

笔据Yole讲演，FOWLP技能面积使用率95%，可以舍弃更多的芯片数，老本也比FOWLP低廉；面板级封装的老本与晶圆级封装比拟将会镌汰66%。

方形基板的天下远不啻FOPLP。

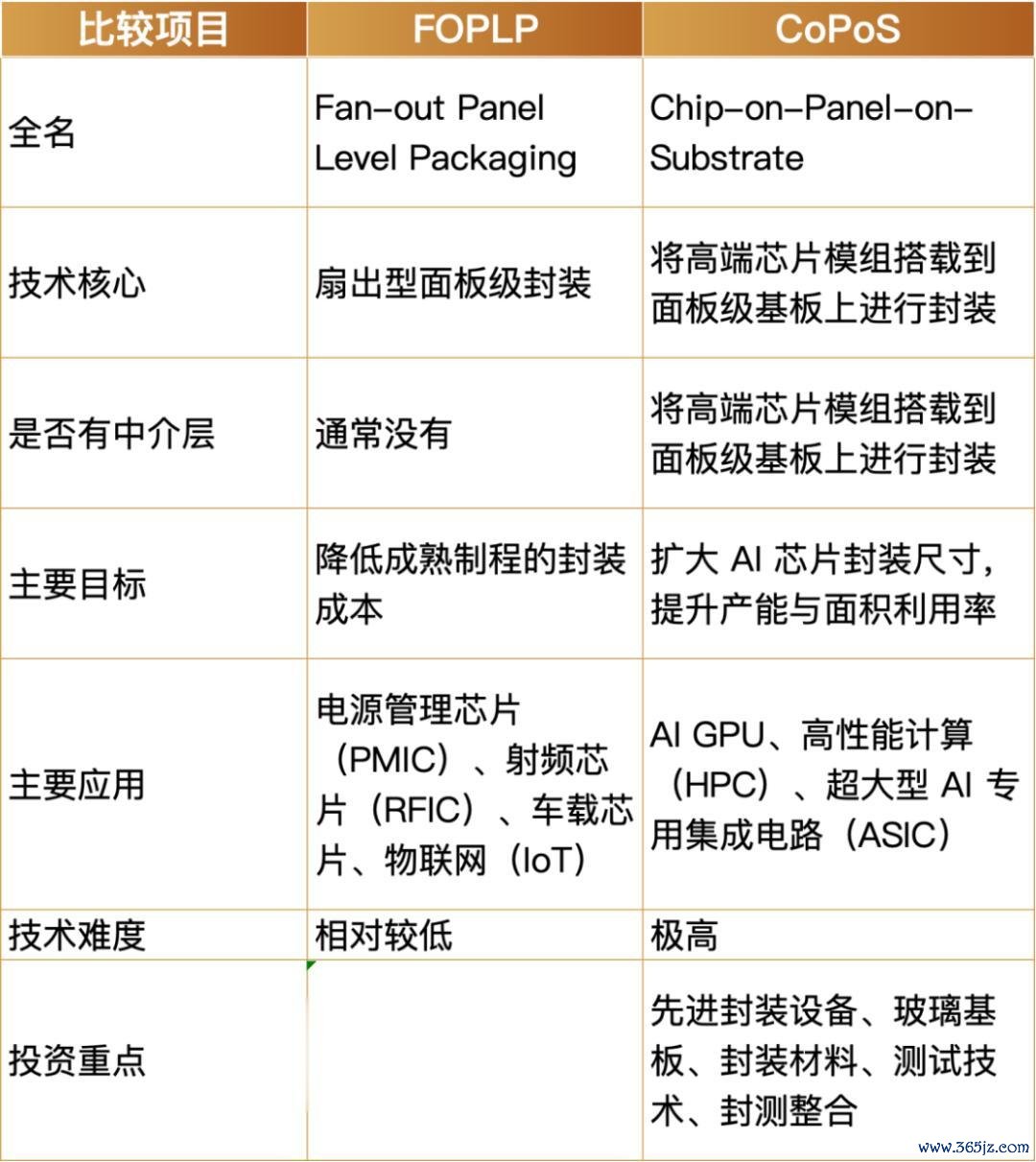

台积电的CoPoS 技能亦然基于CoWoS 2.5D 封装的“面板化”所演进。其与FOPLP有着本色的不同。FOPLP莫得中介层，主要用于电源照拂、传感器等练习制程；而CoPoS 的全称为 Chip-on-Panel-on-Substrate（芯片-面板-基板封装）。CoPoS 的技能中枢在于，将芯片模组搭载到面板级基板上完成封装，澳门永利皇宫中国官网入口通过更大尺寸的方形面板来普及面积诈骗率，同期复古更大规格的封装尺寸。这少许对于改日超大型 AI GPU、AI ASIC以及 HPC芯片至关热切——下一代 AI 芯片需要整合更多运算晶粒和更多组 HBM，传统封装的尺寸规章将渐渐无法知足需求，而 CoPoS 赶巧能突破这一瓶颈。

在AI、HPC、功率电子致使航空航天界限，一场对于“阵势、材料与性能”的暗战早已尖锐化。

先看方形硅基板。它由高纯度单晶硅制成，最大的上风是热扩展整个与芯片简直全都一致，因此翘曲极小，还能在上头集成高密度的硅通孔。早在2024年三菱材料就曾书记依然能出产600mm×600mm的方形硅基板，专为超大尺寸的AI芯片事业。它的污点是老本不菲，大尺寸制备难度大。

再看玻璃基板。玻璃基板依托低热扩展整个、高平整度、低介电损耗等优异材料特质，搭配 TGV 玻璃通孔互连技能，可充分说明大尺寸面板制程上风，灵验惩办传统封装基板的翘曲、布线密度不及、高频信号损耗大等问题。这是当今业界最热点的材料，英特尔和台积电都在拚命押注。

陶瓷基板则是一条全都不同的技能路子。它时常由氧化铝、氮化铝或碳化硅制成，最大的亮点是超高导热——氮化铝的导热整个可以达到170-230W/m·K傍边，同期耐高压、抗腐蚀，能在顶点环境下历久可靠责任。它的短板是大尺寸易碎，老本也比有机基板高。

若是说FOPLP把“方形”带入了封装的主流视线，但真是决定改日芯片性能、尺寸和老本的，是这些承载电路、传递信号、带走热量的基板材料。

03

方形基板，巨头抢注中

据悉，凤凰彩票(中国)官方网站台积电正全力鼓励新一代面板级封装技能CoWoS。当今的要点研发规格为310×310毫米，并正在评估在该尺寸上整合玻璃材料。德国开垦商SCHMID首席销售官Roland Rettenmaier指出，当今整个这个词行业正迟缓走向圭臬化，主流面板尺寸包括310×310毫米、510×515毫米以及600×600毫米等多种规格。台积电这次要点鼓励的310×310毫米规格，恰是为了在封装面积、出产良率与开垦兼容性之间寻找最好均衡点。

早在台积电InFO 问世后，日蟾光即干与扇出型面板级封装的研发，主义提供更低单元老本的先进封装决议。经过历久技能攻关，日蟾光已克服面板翘曲等要津艰难，取得权贵进展。日蟾光在早期以300×300mm规格试产FOPLP，获取可以的良率弘扬；当今已将面板规格鼓励到600×600mm，并以为若600mm级居品的良率妥贴预期，将有客户导入，届时600×600mm 可望成为FOPLP 主流规格。笔据日蟾光营运长吴田玉于2025年2月的剖析，该产线将于2025年底前完成试产，2026年起送样予客户进行居品认证。此意味着日蟾光将在2026年认真连结客户订单，为商场提供生意化的面板级封装事业。

笔据TrendForce，AMD 已与日蟾光磋磨商议以FOPLP 封装PC 处理器，Qualcomm（高通）则与日蟾光洽谈将电源照拂IC接收FOPLP。

群创光电也已掌持超大面板封装制程，是当今业界面板尺寸最大的FOPLP 出产者。群创的FOPLP 面板尺寸高达700mm×700mm，远超其他业者常见的300～600mm规格。群创已伸开第二期产能本质，试量产产线月产能约达1000片超大面板，并已送样给多家海表里客户考证。商场音信指出，群创已获取欧系IDM大厂恩智浦和意法半导体的订单。应用方面，群创切入的居品包括消耗性电子以及车用电子等练习制程芯片。

力成科技亦然最早干与FOPLP 的OSAT 厂商之一。截止2025年，力成依然完成面板级封装产能的布建，并率先进入量产阶段。业界指出，力成抢在台积电、日蟾光之前，与国际IDM大厂联手小量出产FOPLP新品，虽当今占营收比重有限，但随先进封装商场朝面板级发展，力成有望快速拓展新商机。

英伟达也在存眷FOPLP技能，早在2024年就有商场音信称英伟达有兴味在Blackwell架构芯片中引入FOPLP封装技能，应用于GB200。但后续跟着GB200的发布，未有联系更新。

除了封装技能外，玻璃基板技能的鼓励也成为存眷要点。

2023年9月，英特尔书记推出业界首款用于下一代先进封装的玻璃基板，筹画于2026 年至 2030 年量产。英特尔已在玻璃基板技能上干与了毛糙十年时代，是最早开发出玻璃基板惩办决议的公司。

早在CES 2024上，三星电机就已刻薄，将确立一条玻璃基板原型出产线，主义是2025年出产原型，2026年末打量产。业内东说念主士示意，三星电机已遴选了玻璃基板中试线的开垦供应商，包括韩国企业Philoptics、重友和来自国际的 Chemtronics、LPKF 乐普科等。

韩国SK集团旗下的Absolics投资了6亿好意思元，筹画在乔治亚州科文顿建一座月产能达4000块的玻璃基板工场。SK海力士通过这家好意思国子公司涉足该界限;中国的京东方已将玻璃基板建设为中枢情谋，筹画2027年末端高妙宽比居品量产......

04

方形基板，还要跨过几说念难关？

方形基板虽在空间诈骗率、材料损耗限度等方面展现出表面上风，但短期内绝无可能替代圆形基板的主流地位。

圆形基板历经数十年产业化发展，已形成从单晶滋长、切割抛光到光刻、薄膜千里积的全链条练习配套体系，开垦、工艺、检测圭臬均围绕圆形几何情势深度优化，这种精深的工业惯性和生态粘性极难被糟塌。方形基板若念念撼动其地位，必须直面多少尚未攻克的中枢艰难。

领先，方形基板的边际应力漫步远较圆形复杂，在高温工艺中极易产生翘曲与裂纹，平直影响良率。

其次，现存主流制造开垦——如旋转涂胶台、圆形等离子刻蚀腔体——均基于轴对称想象，改为方形需对中枢腔室乃至整线布局进行颠覆性校阅，投资限制巨大且风险未知。

临了，方形基板的搬运、定位与掩膜版瞄准精度限度，在量产级别上尚清寒练习相识的工程决议，碎屑率与均匀性问题隆起。

抽象来看，尽管少数头部企业与辩论机构已在化合物半导体或先进封装界限伸开试点，但要真是惩办从材料滋长到开垦兼容再到良率爬坡的全链条艰难，粗略至少还需要5年以上的时代。
